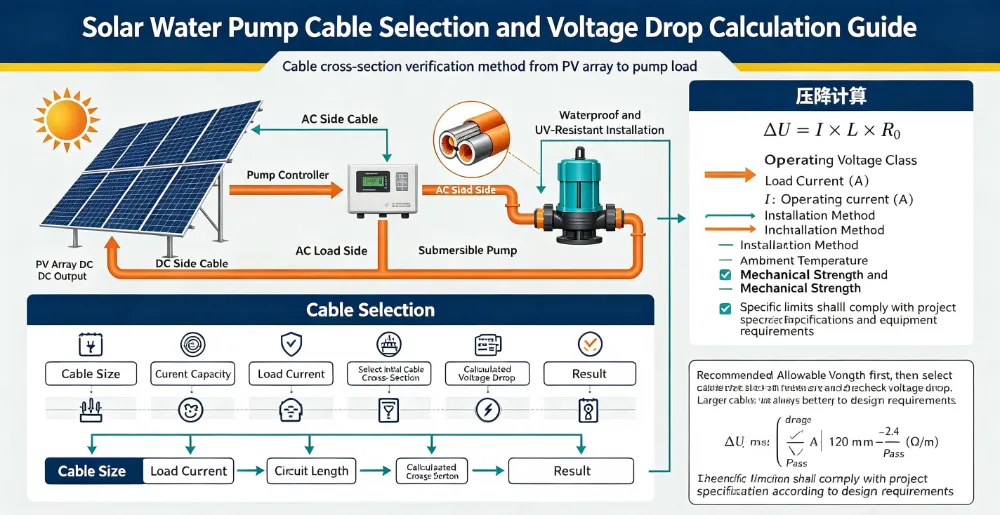

A ระบบปั๊มพลังงานแสงอาทิตย์โดยปกติจะขายเป็นตัวเลขสองหลัก: หัวปั๊มและอัตราการไหล จากนั้นจะมีการติดตั้ง และหมายเลขที่สามจะตัดสินใจอย่างเงียบๆ ว่าสายเคเบิลจะทำงานตามที่โฆษณาไว้หรือไม่ สายเคเบิลขนาดเล็กเป็นหนึ่งในข้อบกพร่องที่พบบ่อยที่สุดและได้รับการวินิจฉัยน้อยที่สุดในการสูบน้ำด้วยแสงอาทิตย์ อาเรย์ใช้งานได้ปกติ ปั๊มใช้งานได้ดี ตัวควบคุมใช้งานได้ดี แต่ปั๊มทำงานช้า สะดุดด้วยแรงดันไฟต่ำในเวลาเที่ยงวัน หรือไม่สตาร์ทเลยในตอนเช้าตรู่ ผู้กระทำผิดมักจะสูญเสียโวลต์ไปสองสามโวลต์ในสายไฟเส้นยาวและบาง
คู่มือนี้ครอบคลุมเนื้อหาทั้งหมดในแง่การปฏิบัติ: วิธีการทำงานของแรงดันไฟฟ้าตก ปริมาณที่ยอมรับได้ ขนาดสายเคเบิลที่รองรับกระแสไฟ วิธีปรับขนาดการทำงานทีละขั้นตอนพร้อมตัวอย่างการใช้งาน และรายละเอียดการติดตั้งที่ตัดสินใจว่าสายเคเบิลจะอยู่ได้สิบปีในหลุมเจาะหรือไม่ เขียนโดยทีมวิศวกรที่ Taizhou Lead Pump Co., Ltd. ซึ่งสร้างปั๊มพลังงานแสงอาทิตย์และตัวควบคุมตั้งแต่ 220 W ถึง 15,000 W
แตกต่างจากปั๊มที่ใช้ไฟหลัก ปั๊มพลังงานแสงอาทิตย์มีความไวต่อแรงดันไฟฟ้าอย่างรุนแรง ปั๊มกริดที่จ่ายไฟ 230 V สามารถทนต่อการตก 10 V โดยไม่มีใครสังเกตเห็น กระแสตรง 96 โวลต์ปั๊มพลังงานแสงอาทิตย์ที่สูญเสีย 10 V ได้สูญเสียการจ่ายไปมากกว่า 10% และหน้าต่าง MPPT ของคอนโทรลเลอร์ เกณฑ์การเริ่มต้นระบบ และการป้องกันแรงดันไฟฟ้าต่ำทั้งหมดเริ่มทำงานผิดปกติ
การมีสายเคเบิลผิดพลาดจะมีผลที่ตามมาสามประการแยกกัน:
· สูญเสียชั่วโมงการสูบน้ำ ปั๊มต้องมีแรงดันไฟฟ้าขั้นต่ำในการสตาร์ท แรงดันตกคร่อมจะดันเกณฑ์นั้นในช่วงเช้าและช่วงเช้าตรู่ของช่วงบ่าย ดังนั้นคุณจึงสูญเสียข้อได้เปรียบที่มีประสิทธิผลมากที่สุดของวัน
· สูญเสียการไหลที่จุดสูงสุด มอเตอร์ที่ทำงานต่ำกว่าแรงดันไฟฟ้าปกติจะดึงกระแสไฟมากขึ้นสำหรับโหลดเท่าเดิม ทำงานร้อนกว่า และจ่ายน้ำน้อยลง ซึ่งเป็นข้อร้องเรียนแบบคลาสสิกที่ 'ใช้งานได้ แต่ไม่เหมือนในเอกสารข้อมูล'
· การเดินทางที่น่ารำคาญและอายุสั้น การเดินทางป้องกันแรงดันต่ำและกระแสเกินซ้ำ ๆ ; ทุกทริปเป็นวงจรสตาร์ท-ดับ และทุกรอบจะสวมมอเตอร์ ซีล และตัวเก็บประจุของตัวควบคุม
การเลือกสายเคเบิลจะต้องประนีประนอมระหว่างขีดจำกัดอิสระสองขีดจำกัดเสมอ และคุณต้องปฏิบัติตามทั้งสองขีดจำกัด
แรงดันไฟฟ้าตก (ขีดจำกัดประสิทธิภาพ)
ทองแดงทุกเมตรมีความต้านทาน กระแสที่ไหลผ่านจะสูญเสียแรงดันตามสัดส่วนของกระแส ความยาว และความต้านทานต่อเมตร แรงดันไฟฟ้าตกไม่สร้างความเสียหายใดๆ ด้วยตัวเอง แต่จะทำให้มอเตอร์สตาร์ท — นี่คือขีดจำกัดที่กำหนดว่าระบบจะทำงานหรือไม่
Ampacity — ความจุกระแสไฟ (ขีดจำกัดความปลอดภัย)
ตัวนำที่นำกระแสไฟฟ้ามากเกินไปสำหรับความร้อนสูงเกินไปของหน้าตัด ในหลุมเจาะ สายเคเบิลจะมัดรวมกับท่อหยด ซึ่งมักจะอยู่ภายในผ้าห่อศพ โดยไม่มีการไหลของอากาศ ความร้อนไม่สามารถระบายออกมาได้ ความร้อนสูงเกินไปจะทำให้ฉนวน PVC ลดลง และฉนวนในน้ำที่เสื่อมสภาพเป็นสาเหตุที่ทำให้ปั๊มลัดวงจร นี่คือขีดจำกัดที่กำหนดว่าระบบจะปลอดภัยหรือไม่
สายเคเบิลที่ผ่านการทดสอบแรงดันตกยังคงไม่ผ่านการทดสอบแอมแปซิตี และในทางกลับกัน คำนวณทั้งสองอย่างเสมอ จากนั้นเลือกขนาดที่ใหญ่กว่า
สำหรับวงจรไฟฟ้ากระแสตรงแบบสองสายซึ่งจะมีค่ามากที่สุดปั๊มพลังงานแสงอาทิตย์อาร์เรย์และฟีดปั๊มจำนวนมากคือ - แรงดันไฟฟ้าตกคือ:
วีดี (V) = 2 × ยาว × ผม × ρ ε ก
· L = ความยาวสายเคเบิลทางเดียวเป็นเมตร (ทั้งสองบัญชีสำหรับตัวนำส่งคืน)
· I = กระแสเป็นแอมป์
· ρ = ความต้านทานของทองแดง เท่ากับ 0.0175 Ω·mm²/m ที่ 20 °C (ใช้ 0.020 สำหรับสายเคเบิลร้อนและการออกแบบแบบอนุรักษ์นิยม)
· A = หน้าตัดของตัวนำ มีหน่วยเป็น mm²
สำหรับไฟฟ้ากระแสสลับสามเฟส แนวคิดเดียวกันนี้จะกลายเป็น VD = √3 × L × I × ρ τ A; สำหรับไฟฟ้ากระแสสลับเฟสเดียวให้ใช้สูตรสองสายพร้อมตัวประกอบกำลังรวมอยู่ด้วย
ตกลงได้มากน้อยแค่ไหน? ข้อตกลงทางอุตสาหกรรมและสิ่งที่เราออกแบบคือ:
|
ส่วนวงจร |
แนะนำการลดลงสูงสุด |
ทำไม |
|
อาร์เรย์ → คอนโทรลเลอร์ (DC) |
≤ 3% |
เก็บอินพุตคอนโทรลเลอร์ไว้ในหน้าต่าง MPPT |
|
คอนโทรลเลอร์ → ปั๊ม (DC หรือ AC) |
≤ 3% |
รักษาแรงดันไฟฟ้าของมอเตอร์ให้ใกล้เคียงค่าที่กำหนด ป้องกันการสตาร์ทเครื่อง |
|
ระบบทั้งหมด |
≤ 5% |
นอกเหนือจากนี้ ความลื่นไหลและความน่าเชื่อถือลดลงอย่างรวดเร็ว |
|
วิ่งครั้งเดียวเกิน 100 ม |
≤ 3% และตรวจสอบความทึบสองครั้ง |
การวิ่งระยะไกลคือจุดที่ความสูญเสียทั้งหมดยังคงอยู่ |
ปฏิบัติตามกฎการปฏิบัติสองข้อ ขั้นแรก ให้คำนวณกระแสสูงสุดที่สายเคเบิลเคยเห็นมาเสมอ — โดยปกติแล้วกระแสอินพุตสูงสุดของปั๊มที่โหลดเต็ม ไม่ใช่กระแสที่พิกัด ประการที่สอง เพิ่มอัตรากำไรขั้นต้น 10–20% หากสายเคเบิลร้อนจัด มัดรวมกับสายเคเบิลอื่นๆ หรือนั่งตากแดดโดยตรงในฤดูร้อน
เมตริก mm² เป็นมาตรฐานในตลาดส่งออกส่วนใหญ่ ผู้ซื้อในอเมริกาเหนือคิดเป็น AWG ค่าประมาณที่เทียบเท่าและความทึบของทองแดงทั่วไป (ฉนวน PVC, อุณหภูมิโดยรอบ 30 °C, สายเคเบิลเส้นเดียวในอากาศอิสระ) คือ:
|
มม.² |
µ AWG |
ความทึบโดยทั่วไป (A) |
การใช้งานทั่วไป |
|
1.0 |
18 |
10–12 |
การควบคุมและการเดินสายสัญญาณเท่านั้น |
|
1.5 |
16 |
14–17 |
เซ็นเซอร์/ลูกลอยทำงานสั้น, ปั๊มพื้นผิวขนาดเล็ก |
|
2.5 |
14 |
19–24 |
ปั๊ม DC ขนาดเล็ก หยดสั้น |
|
4 |
12 |
26–32 |
เครื่องสูบน้ำผิวดินและบ่อน้ำตื้นขนาด 1–1.5 กิโลวัตต์ |
|
6 |
10 |
34–41 |
2.2 kW เฟสเดียว, วิ่งปานกลาง |
|
10 |
8 |
46–57 |
3–4 กิโลวัตต์ หลุมเจาะที่ยาวขึ้น |
|
16 |
6 |
62–76 |
คลาส 5.5 kW ป้อนบ่อลึก |
|
25 |
4 |
80–101 |
7.5–11 กิโลวัตต์ วิ่งระยะไกล |
|
35 |
2 |
95–125 |
คลาส 15 kW, เครื่องป้อนหลัก |
ตัวเลขความทึบเป็นค่าบ่งชี้ — ให้ยืนยันกับเอกสารข้อมูลของผู้ผลิตสายเคเบิลสำหรับประเภทฉนวนและวิธีการติดตั้งของคุณเสมอ สำหรับสายเคเบิลจุ่มใต้น้ำที่รวมอยู่ในหลุมเจาะ ให้ใช้ปัจจัยการลดพิกัดประมาณ 0.8; สำหรับสายเคเบิลในท่อร้อยสายหรือในพื้นที่หลังคาร้อน 0.7–0.8 เมื่อรูปร่างที่เสื่อมลงใกล้กับน้ำหนักบรรทุกของคุณ ให้เพิ่มขนาดขึ้นหนึ่งขนาด
ตารางด้านล่างแสดงแรงดันไฟฟ้าตกเป็นโวลต์ทุกๆ 10 ม. ของวงจรทองแดงทางเดียวแบบสองสายที่อุณหภูมิ 20 °C ไม่ขึ้นกับแรงดันไฟฟ้าของระบบ คุณจึงสามารถใช้งานได้กับระบบ 48 V, 96 V, 220 V หรือ 380 V เพียงเปรียบเทียบผลลัพธ์กับเปอร์เซ็นต์ที่คุณอนุญาต
|
สายเคเบิล (มม.²) |
10 ก |
20 ก |
30 ก |
50 ก |
|
1.5 |
2.33 |
4.67 |
7.00 |
11.67 |
|
2.5 |
1.40 |
2.80 |
4.20 |
7.00 |
|
4 |
0.88 |
1.75 |
2.63 |
4.38 |
|
6 |
0.58 |
1.17 |
1.75 |
2.92 |
|
10 |
0.35 |
0.70 |
1.05 |
1.75 |
|
16 |
0.22 |
0.44 |
0.66 |
1.09 |
|
25 |
0.14 |
0.28 |
0.42 |
0.70 |
|
35 |
0.10 |
0.20 |
0.30 |
0.50 |
อ่านดังนี้: สายเคเบิลขนาด 4 มม.² ที่มีกระแสไฟ 20 A จะสูญเสีย 1.75 V ต่อ 10 ม. การวิ่งทางเดียวมากกว่า 60 ม. ที่ 10.5 V — ใช้ได้บนระบบ 380 V (2.8%) ส่งผลร้ายแรงต่อระบบ 96 V (10.9%)
ใช้ลำดับนี้ทุกครั้งที่วิ่ง ทุกครั้ง:
· ขั้นตอนที่ 1 — กำหนดแรงดันไฟฟ้าของระบบ แรงดันไฟฟ้าบัส DC ที่กำหนดสำหรับระบบ DC หรือแรงดันไฟฟ้าเฟสสำหรับ AC
· ขั้นตอนที่ 2 — ค้นหากระแสสูงสุด ใช้กระแสอินพุตสูงสุดของปั๊มที่โหลดเต็มจากแผ่นป้ายหรือเอกสารข้อมูล สำหรับการรันแบบอาเรย์ถึงคอนโทรลเลอร์ ให้ใช้กระแสไฟลัดวงจรอาเรย์ × 1.25
· ขั้นตอนที่ 3 — วัดความยาวเดินรถทางเดียวจริง รวมการตกในแนวตั้งในหลุมเจาะ ระยะแนวราบไปยังอาเรย์ และระยะหย่อน 2–3 เมตรที่ปลายแต่ละด้าน อย่าประเมินจากแผนผังไซต์
· ขั้นตอนที่ 4 — ตั้งค่าการดรอปที่อนุญาต 3% ของแรงดันไฟฟ้าระบบสำหรับแต่ละส่วน รวม 5%
· ขั้นตอนที่ 5 — แก้โจทย์หา A: A = 2 × L × I × ρ ÷ VD_allowed ปัดขึ้นเป็นขนาดมาตรฐานถัดไป
· ขั้นตอนที่ 6 — ตรวจสอบความทึบ ใช้การลดพิกัด และตรวจสอบตัวนำสายดิน/กราวด์ หากมีข้อสงสัย ให้เพิ่มขนาดขึ้นหนึ่งขนาด — ราคาที่ต่างกันนั้นน้อยมากเมื่อเทียบกับปั๊มที่เสีย
ตัวอย่าง A — เรือดำน้ำ DC 1.5 kW, ระบบ 96 V, 60 ม. ทางเดียว
กระแสปั๊มสูงสุด 15.6 A. อนุญาตให้หยด 3% ของ 96 V = 2.88 V. A = 2 × 60 × 15.6 × 0.0175 ÷ 2.88 = 11.4 มม.² ขนาดมาตรฐานถัดไปคือ 16 มม.² ตรวจสอบความทึบ: 16 มม.² อยู่ที่ 62–76 A ซึ่งลดลงเหลือประมาณ 55 A ในหลุมเจาะ ซึ่งสูงกว่า 15.6 A อย่างมาก ผลลัพธ์: 16 มม.² สบายภายใน 3%
ตัวอย่าง B — ปั๊มพื้นผิวเฟสเดียว AC 2.2 kW, 220 V, 50 ม. ทางเดียว
ปัจจุบัน µ 10 A. อนุญาตให้ลดลง 3% ของ 220 V = 6.6 V. A = 2 × 50 × 10 × 0.0175 ÷ 6.6 = 2.65 mm² ขนาดมาตรฐานถัดไปคือ 4 มม.² ซึ่งให้ประมาณ 1.75 V ลดลง (0.8%) — ซึ่งเป็นระยะขอบที่ดีสำหรับมอเตอร์ที่สตาร์ทภายใต้โหลด ผลลัพธ์: 4 มม.²
ตัวอย่าง C — เรือดำน้ำสามเฟส 7.5 kW, 380 V, 120 ม. ทางเดียว
ปัจจุบัน µ 15 A. อนุญาตให้ลดลง 3% ของ 380 V = 11.4 V. A = 1.732 × 120 × 15 × 0.0175 ÷ 11.4 = 4.8 mm² แรงดันไฟฟ้าตกบอกว่า 6 มม.² แต่การติดตั้งหลุมเจาะระดับ 15 kW โดยปกติจะระบุ 10 มม.² สำหรับความทนทานทางกลและการจัดอันดับใหม่ในอนาคต ผลลัพธ์: 10 มม.² — ความทึบแสงและการตรวจสอบเชิงปฏิบัติมีชัยเหนือการคำนวณขั้นต่ำ ซึ่งเป็นเรื่องปกติในบ่อน้ำลึก
การติดตั้งส่วนใหญ่มีการเดินสายเคเบิลสองเส้นที่แตกต่างกัน และการติดตั้งล้มเหลวด้วยเหตุผลที่แตกต่างกัน
อาร์เรย์ → ตัวควบคุม
การวิ่งครั้งนี้ถูกเปิดเผย: บนหลังคา บนภูเขาภาคพื้นดิน ข้ามสนาม โดยจะจ่ายกระแสไฟเต็มของอาเรย์ที่แรงดันไฟฟ้าของอาเรย์ ลำดับความสำคัญ ได้แก่ ฉนวนกันรังสียูวี การป้องกันทางกลต่อสัตว์ฟันแทะและสริมเมอร์ ขั้วที่ถูกต้อง และตัวแยกกระแสตรงที่ตัวควบคุม ใช้สายไฟพลังงานแสงอาทิตย์ (H1Z2Z2-K หรือเทียบเท่า) แทนสายไฟอาคารทั่วไป
ตัวควบคุม → ปั๊ม
การไหลนี้ถูกฝังอยู่ในหลุมเจาะ ซึ่งเปียกอย่างถาวร และไม่สามารถเปลี่ยนใหม่ได้โดยไม่ต้องดึงปั๊ม ลำดับความสำคัญคือสายเคเบิลจุ่มใต้น้ำที่เหมาะสมพร้อมแจ็คเก็ตกันน้ำต่อเนื่อง การรองรับทางกายภาพที่แข็งแกร่ง (สายเคเบิลต้องห้อยจากการคลายความเครียด ไม่ใช่จากตัวนำของตัวเอง) และการลดการรับรู้ความร้อน หากคุณกำลังจะใช้จ่ายเกินทุกที่ในระบบ ให้ใช้จ่ายเกินที่นี่
ในการรันอาเรย์แบบยาว อีกทางเลือกหนึ่งคือการเพิ่มแรงดันไฟฟ้าอาเรย์และลดระดับลงที่คอนโทรลเลอร์: แรงดันไฟฟ้าที่เพิ่มขึ้นสองเท่าจะทำให้กระแสไฟฟ้าลดลงครึ่งหนึ่ง และการสูญเสียจะลดลงตามกำลังสองของกระแส นี่คือเหตุผลว่าทำไมระบบ 96 V และ 192 V DC จึงพบได้ทั่วไปในบ่อน้ำลึก
· ใช้ความยาวต่อเนื่องหนึ่งรายการ ข้อต่อทุกจุดในหลุมเจาะเปียกคือจุดชำรุดในอนาคต หากไม่สามารถหลีกเลี่ยงข้อต่อได้ ให้ใช้ชุดประกบใต้น้ำที่เหมาะสม ไม่ใช่เทป
· รองรับสายเคเบิลอย่างอิสระ สายรัดสายเคเบิลทุกๆ 2–3 ม. กับท่อหยด พร้อมที่จับคลายความเครียดที่ด้านบน ตัวนำต้องไม่รับน้ำหนักของสายเคเบิล
· ออกจากวงจรบริการ ความหย่อน 2–3 ม. ที่หลุมผลิตและที่ตัวควบคุมช่วยประหยัดแรงดึงซ้ำระหว่างการทดสอบเดินเครื่อง
· เก็บสายเคเบิลไว้จากทางเข้าปั๊ม เดินท่อตรงขึ้นไป ติดเทปแบน ห่างจากบริเวณดูด
· เคารพรัศมีการโค้งงอ ฉนวนกันความร้อนรอยแตกโค้งงอแน่น ปฏิบัติตามรัศมีขั้นต่ำของผู้ผลิต โดยทั่วไปจะมีเส้นผ่านศูนย์กลางของสายเคเบิล 6–10×
· กราวด์และยึดติดอย่างเหมาะสม ต่อสายดินตัวปั๊มและกล่องหุ้มตัวควบคุมตามรหัสท้องถิ่น บนแผงโซลาร์เซลล์แบบลอยตัว ให้เชื่อมเฟรมเข้าด้วยกัน
· ป้องกันฟ้าผ่า การวิ่งอาร์เรย์แบบยาวจะรับเดือยแหลมที่เกิดขึ้น ติดตั้งอุปกรณ์ป้องกันไฟกระชากกระแสตรงที่ตัวควบคุม และรักษาสายดินให้สั้นและตรง
· ติดฉลากที่ปลายทั้งสองข้าง ตารางการเดินสายที่บันทึกไว้ในตู้ควบคุมช่วยประหยัดเวลาหลายชั่วโมงสำหรับช่างเทคนิคคนถัดไป
· การกำหนดขนาดตามกระแสไฟที่กำหนดแทนที่จะเป็นกระแสอินพุตสูงสุด — สายเคเบิลจะมีขอบเล็กน้อยเมื่อจำเป็น
· วัดความลึกของหลุมและลืมการวิ่งในแนวนอนไปยังอาเรย์ซึ่งมักจะยาวกว่า
· ใช้ลวดก่อสร้างในหลุมเจาะเพราะอยู่บนรถบรรทุก พีวีซีธรรมดาไม่รอดจากการแช่อย่างถาวร
· การเลือกอะลูมิเนียมเพื่อประหยัดเงินในการทำงาน DC 40 ม. แล้วสงสัยว่าเหตุใดแรงดันไฟฟ้าตกจึงแย่ลง
· ไม่สนใจการลดอุณหภูมิ สายเคเบิลที่มีพิกัด 41 A ในอากาศอิสระสามารถรับกระแสไฟ 30 A ในรูเจาะที่รวมไว้ได้
· ประกบกันแบบหยดกลางด้วยเทปฉนวน น้ำจะค้นหาข้อต่อเสมอ
· เดินสายเคเบิลปั๊มและสายเคเบิลอาเรย์ในท่อเดียวกันโดยไม่ตรวจสอบการลดพิกัดสำหรับทั้งคู่
· ปล่อยให้สายเคเบิลห้อยอยู่กับตัวนำของตัวเอง ทองแดงจึงค่อย ๆ ยืดออกและความต้านทานก็เพิ่มขึ้น
|
อาการ |
น่าจะเป็นสาเหตุของสายเคเบิล |
จะทำอย่างไร |
|
ปั๊มเริ่มช้าและหยุดเร็ว |
แรงดันไฟฟ้าตกกินส่วนต่างเริ่มต้น |
วัดแรงดันไฟฟ้าที่ตัวควบคุมและที่ปั๊ม เปรียบเทียบกับตารางด้านบน |
|
สัญญาณเตือนแรงดันต่ำในเวลาเที่ยงวัน |
การทำงานของอาร์เรย์ที่เล็กเกินไปหรือการเชื่อมต่อไม่ดี |
ตรวจสอบความร้อนและแรงบิดทุกขั้ว คำนวณการวิ่งใหม่ |
|
ไหลต่ำกว่าเส้นโค้งคาดการณ์ |
ลดลงมากเกินไปเมื่อโหลดเต็ม |
บันทึกแรงดันและกระแสพร้อมกันที่ดวงอาทิตย์สูงสุด |
|
สายเคเบิลอุ่นหรือมีกลิ่นพลาสติกร้อน |
Ampacity เกินหรือขั้วหลวม |
หยุดปั๊ม แยก ตรวจสอบ และปรับขนาด |
|
ทริปที่น่ารำคาญซ้ำแล้วซ้ำเล่าเฉพาะในวันที่อากาศร้อนเท่านั้น |
ไม่ได้ใช้การลดอุณหภูมิ |
ปรับอุณหภูมิสายเคเบิลใหม่เป็น 50–60 °C หรือเพิ่มขนาดขึ้นหนึ่งขนาด |
|
คอนโทรลทำงาน ปั๊มไม่ทำงาน |
ตัวนำหักหรือน้ำเข้าประกบกัน |
การทดสอบความต้านทานของฉนวนกับดิน ตรวจสอบรอยต่อ |
|
แรงดันไฟฟ้าปรับที่อาเรย์ ต่ำที่ปั๊ม |
สายหล่นบางยาว |
ปรับขนาดสายดรอป พิจารณาแรงดันไฟฟ้าของระบบที่สูงขึ้น |
|
ทริปสุ่มหลังฝนตก |
มีน้ำเข้าที่ข้อต่อหรือต่อม |
ปิดท้ายอีกครั้งด้วยชุดอุปกรณ์จุ่มใต้น้ำที่เหมาะสมและทดสอบใหม่ |
· ความยาวทางเดียววัดและบันทึก ไม่ได้ประมาณไว้
· กระแสสูงสุดที่นำมาจากแผ่นข้อมูล โดยใช้ปัจจัย 1.25 ตามที่เกี่ยวข้อง
· แรงดันไฟฟ้าตกคำนวณสำหรับแต่ละส่วน และรวมไม่เกิน 5%
· ตรวจสอบความทึบด้วยอุณหภูมิและการลดพิกัดการรวมกลุ่ม
· ประเภทสายเคเบิลที่ได้รับการจัดอันดับสำหรับสภาพแวดล้อม (UV สำหรับอาร์เรย์ จุ่มใต้น้ำสำหรับหลุมเจาะ)
· ไม่มีรอยต่อใต้เส้นน้ำ รอยต่อใดๆ ก็ตามจะใช้ชุดอุปกรณ์จุ่มใต้น้ำ
· สายเคเบิลรองรับทุกๆ 2–3 ม. และคลายความเครียดที่หัวหลุมผลิต
· วัดและบันทึกความต้านทานของฉนวนต่อดินก่อนสตาร์ทครั้งแรก
· ตรวจสอบความต่อเนื่องและขั้วของโลกแล้ว
· กำหนดการของสายเคเบิลและความยาวตามที่สร้างขึ้นซึ่งเหลืออยู่ภายในคอนโทรลเลอร์
ตอบ: ใช่ — แรงดันไฟฟ้าตกจะสเกลตามความยาว ดังนั้นการวิ่ง 10 ม. จึงทนทานต่อตัวนำไฟฟ้าที่มีขนาดเล็กกว่าการวิ่ง 100 ม. มาก แต่อย่าให้ต่ำกว่าข้อกำหนดด้านแอมพลิฟายเออร์ และอย่าต่ำกว่า 1.5 มม.² สำหรับสิ่งใดก็ตามที่มีกระแสไฟฟ้าของมอเตอร์
ตอบ: มันสำคัญ แต่จะน้อยลงอย่างมาก เนื่องจากแรงดันไฟหลักสูงกว่าและเปอร์เซ็นต์การสูญเสียก็น้อยลง ใช้กฎ 3% เดียวกัน และการสตาร์ทมอเตอร์เป็นกรณีที่ต้องตรวจสอบ
ตอบ: ไม่มีขีดจำกัดที่แน่นอน มีการจำกัดต้นทุน หากเกินความยาวประมาณ 150–200 ม. สายเคเบิลที่ต้องยึดไว้ 3% จะมีราคาแพง และโดยทั่วไปการเพิ่มแรงดันไฟฟ้าของระบบมักจะถูกกว่าการซื้อทองแดง
ตอบ: ไม่จำเป็น เป็นเรื่องปกติและสมเหตุสมผลที่จะใช้สายเคเบิลที่หนักกว่าสำหรับส่วนหลุมเจาะลึกและสายไฟที่เบากว่าเหนือพื้นดิน โดยที่แต่ละส่วนจะต้องคำนวณแยกกัน
ตอบ: ในที่แสงน้อย แรงดันไฟฟ้าของอาเรย์จะใกล้ถึงเกณฑ์เริ่มต้นอยู่แล้ว สายเคเบิลหล่นใด ๆ จะดันไปด้านล่าง การปรับปรุงการรันอาเรย์ต่อคอนโทรลเลอร์มักจะช่วยแก้ไขได้
ตอบ: สำหรับเครื่องป้อนแบบอยู่กับที่ขนาดใหญ่ ต้องมีตัวเชื่อมและสารประกอบต้านอนุมูลอิสระที่ถูกต้อง สำหรับสายดรอปใต้น้ำ ห้าม — ให้ใช้ทองแดง
ตอบ: ความต้านทานของฉนวนต่อดิน (โดยทั่วไป >100 MΩ ที่ 500 V สำหรับสายเคเบิลใหม่) ความต่อเนื่องของทุกคอร์ และการตรวจสอบขั้ว บันทึกการอ่าน; มันเป็นพื้นฐานของคุณสำหรับการค้นหาข้อผิดพลาดในอนาคต
ตอบ: ใช่ — เหนือระดับน้ำ ในกล่องหุ้มระดับ IP68 ที่เหมาะสมพร้อมระบบผ่อนแรงทั้งสองด้าน ต่ำกว่าระดับน้ำ ให้ใช้ชุดประกบจุ่มใต้น้ำ หรือไม่ทำเลย
สายเคเบิลเป็นส่วนที่ถูกที่สุดของระบบปั๊มพลังงานแสงอาทิตย์และผิดง่ายที่สุด การคำนวณสองครั้ง — แรงดันไฟฟ้าตกตามกฎ 3% / 5% และความครอบคลุมเทียบกับตารางที่ลดค่า — ป้องกันเกือบทุกความล้มเหลวที่เกี่ยวข้องกับสายเคเบิลในภาคสนาม ทำก่อนที่ปั๊มจะลงหลุม บันทึกตัวเลข และระบบจะยังคงให้อัตราการไหลที่กำหนดในปีที่สิบ
