การป้องกันการทำงานแห้งของปั๊มน้ำพลังงานแสงอาทิตย์และการป้องกันตัวควบคุม: คู่มือปี 2026 ฉบับสมบูรณ์

ถามร้านซ่อมปั๊มว่าอะไรฆ่าได้มากที่สุดปั๊มพลังงานแสงอาทิตย์และคุณจะได้รับคำตอบหนึ่งคำตอบบ่อยกว่าคำตอบอื่น ๆ นั่นก็คือ คำตอบที่แห้งแล้ง ปั๊มที่หมุนโดยไม่มีน้ำจะสูญเสียความเย็น การหล่อลื่น และมอเตอร์ไปในเวลาไม่กี่นาที หรือบางครั้งอาจเป็นวินาที ข่าวดีก็คือว่าการทำงานแบบแห้งยังเป็นความล้มเหลวที่สามารถป้องกันได้มากที่สุดในทั้งระบบอีกด้วย ตัวควบคุมปั๊มพลังงานแสงอาทิตย์สมัยใหม่เกือบทุกเครื่องมาพร้อมกับการป้องกันในตัว ปัญหาคือผู้ใช้ส่วนใหญ่ไม่เคยต่อสายอย่างถูกต้อง ไม่เคยตั้งค่าเกณฑ์ และไม่เคยเข้าใจว่าสัญญาณเตือนกำลังบอกอะไรพวกเขา คู่มือนี้จะอธิบายวิธีการทำงานของการป้องกันการทำงานแบบแห้งและการป้องกันตัวควบคุม วิธีเดินสายไฟอย่างถูกต้อง และวิธีแก้ไขปัญหาสัญญาณเตือนที่หยุดปั๊มในภาคสนาม Taizhou Lead Pump Co., Ltd. สร้างปั๊มพลังงานแสงอาทิตย์ตั้งแต่ 220 วัตต์ถึง 15,000 วัตต์ — ทั้งปั๊มและตัวควบคุม — ดังนั้นจึงเขียนจากพื้นโรงงาน ไม่ใช่จากโบรชัวร์ผลิตภัณฑ์

1. เหตุใดการดรายรันจึงเป็นนักฆ่าอันดับหนึ่ง

ปั๊มจุ่มอาศัยอยู่ในน้ำด้วยเหตุผลบางอย่าง น้ำรอบๆ ตัวมันทำงาน 3 อย่างพร้อมกัน: ทำให้มอเตอร์เย็นลง, หล่อลื่นแบริ่งและซีล และพาความร้อนออกไป เมื่อระดับน้ำลดลงและปั๊มทำงานต่อไป ทั้งสามจะหยุดพร้อมกัน มอเตอร์ที่ทำงานแบบแห้งสามารถเข้าถึงอุณหภูมิที่สร้างความเสียหายได้ภายในไม่ถึงหนึ่งนาที และปั๊มพลังงานแสงอาทิตย์ซึ่งมักจะทำงานโดยไม่มีใครดูแลตลอดทั้งวัน ไม่มีผู้ปฏิบัติงานยืนอยู่ข้างๆ เพื่อกดสวิตช์

ในระบบสุริยะมีสาเหตุทั่วไปสามประการของการเกิดภาวะแห้ง:

· การดึงบ่อน้ำ — ปั๊มส่งน้ำได้มากกว่าสามารถเติมน้ำจากบ่อได้ ดังนั้นระดับน้ำจึงต่ำกว่าปริมาณน้ำเข้า

· ระดับน้ำต่ำ — ภัยแล้งตามฤดูกาล หรือแหล่งถัง/แม่น้ำที่เททิ้งเร็วกว่าที่คาดไว้

· การสูญเสียไพรม์ (ปั๊มพื้นผิว) — อากาศเข้าสู่ท่อดูด ปั๊มหมุนบนอากาศและมีความร้อนสูงเกินไป

เนื่องจากปั๊มพลังงานแสงอาทิตย์ทำงานทุกครั้งที่มีแสงแดด การทำงานแบบแห้งจึงสามารถอยู่ได้นานหลายชั่วโมงก่อนที่ใครจะสังเกตเห็น นั่นคือเหตุผลว่าทำไมการป้องกันจึงไม่ใช่ทางเลือก — แต่เป็นอุปกรณ์เสริมที่สำคัญที่สุดเพียงชิ้นเดียวในระบบ

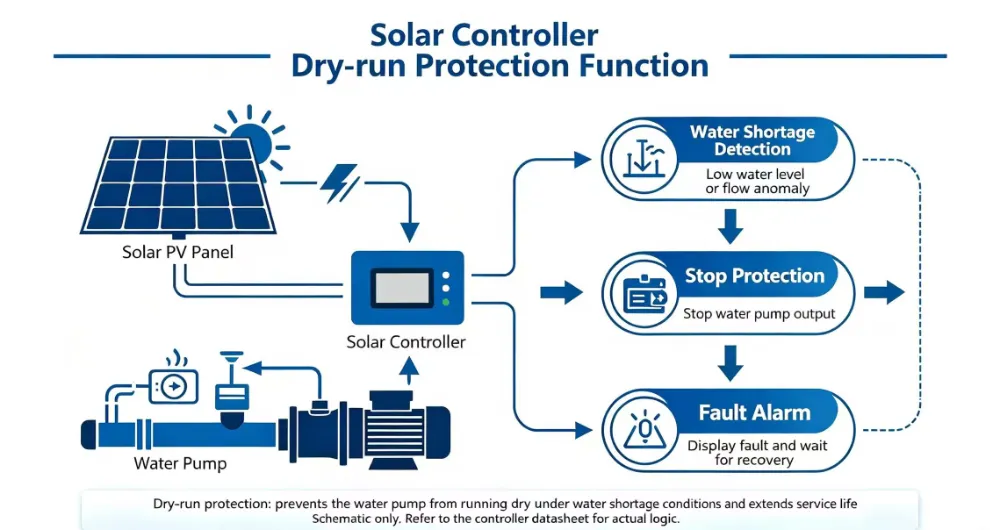

2. ตัวควบคุมปั๊มพลังงานแสงอาทิตย์ตรวจจับการทำงานแบบแห้งได้อย่างไร

เหตุการณ์การทดลองเรียกใช้ไม่จำเป็นต้องใช้เซ็นเซอร์พิเศษในการตรวจจับ คอนโทรลเลอร์สามารถ 'มองเห็น' ได้แล้วผ่านพฤติกรรมทางไฟฟ้าของมอเตอร์ ตัวควบคุมปั๊มตะกั่วส่วนใหญ่ใช้วิธีใดวิธีหนึ่งต่อไปนี้:

ส่วนที่ชาญฉลาดคือตรรกะ 'รีสตาร์ทอัตโนมัติ' เมื่อตัวควบคุมสะดุดขณะวิ่ง ตัวควบคุมจะไม่หยุดและยอมแพ้เท่านั้น โดยจะรอตามช่วงเวลาที่กำหนด (โดยทั่วไปคือ 5, 15, 30 หรือ 60 นาที) แล้วลองอีกครั้ง หากน้ำกลับคืนมา ปั๊มจะกลับมาทำงานต่อโดยอัตโนมัติ โดยไม่ต้องรีเซ็ตด้วยตนเอง ไม่ต้องเสียเวลาเดินทางไปบ่อน้ำโดยเปล่าประโยชน์ ถ้าไม่เช่นนั้นจะป้องกันปั๊มและรออีกครั้ง วงจรนี้จะเกิดขึ้นซ้ำจนกว่าน้ำจะกลับมา

3. เค้กชั้นป้องกันเต็มรูปแบบ

Dry Run เป็นเพียงหนึ่งในภัยคุกคามเท่านั้นปั๊มพลังงานแสงอาทิตย์ใบหน้า คอนโทรลเลอร์ที่ออกแบบมาอย่างดีประกอบด้วยชั้นการป้องกันหลายชั้น:

4. การควบคุมระดับน้ำ - วิธีการโดยตรง

การตรวจจับการทำงานขณะแห้งแบบอิเล็กทรอนิกส์จะตอบสนองหลังจากที่ปั๊มเริ่มทำงานให้แห้ง การควบคุมระดับน้ำจะดีกว่า: โดยจะหยุดปั๊มก่อนที่จะเกิดเหตุการณ์เช่นนี้ มีสองวิธีทั่วไป และทั้งสองวิธีมักจะต่อเข้ากับขั้วต่อระดับของคอนโทรลเลอร์โดยตรง

สวิตช์ลูกลอย (สวิตช์ลูกลอย / ลูกลอย)

กลไกทุ่นลอยอยู่บนผิวน้ำ เมื่อระดับต่ำกว่าจุดที่ตั้งไว้ หน้าสัมผัสจะเปิด (หรือปิด) และตัวควบคุมจะหยุดปั๊ม ทุ่นมีราคาถูก ทนทาน และเข้าใจง่าย ใช้อันหนึ่งที่บ่อสำหรับการตัดระดับต่ำ และใช้อีกอันในถังสำหรับการตัดระดับสูง เพื่อไม่ให้ถังล้น

อิเล็กโทรด / โพรบ

โพรบสแตนเลสสองหรือสามตัวถูกลดระดับลงจนถึงความลึกของการตัดที่ต้องการ น้ำทำให้วงจรไฟฟ้าแรงต่ำระหว่างกันเสร็จสมบูรณ์ เมื่อระดับลดลงและวงจรแตก ปั๊มจะหยุดทำงาน โพรบไม่มีชิ้นส่วนที่เคลื่อนไหว จึงเหมาะกับน้ำสกปรกหรือมีเศษขยะหนักที่อาจเกาะติดได้

บนตัวควบคุมปั๊มตะกั่ว ระดับอินพุตโดยปกติจะเป็นแรงดันไฟฟ้าต่ำ (ปลอดภัยต่อการสัมผัส) และสามารถกำหนดค่าเป็น 'ปิดเมื่อทำงาน' หรือ 'เปิดเพื่อทำงาน' ขึ้นอยู่กับการเดินสายของคุณ ไม่ว่าคุณจะใช้วิธีใดก็ตาม สวิตช์ระดับแบบเดินสายบวกกับการตรวจจับการทำงานแบบอิเล็กทรอนิกส์แห้งของตัวควบคุมจะมอบการป้องกันสองชั้นที่แยกจากกันแก่คุณ — เข็มขัดและเหล็กค้ำยันที่ทำให้ปั๊มพลังงานแสงอาทิตย์แบบอัตโนมัติยังคงมีชีวิตอยู่

5. การปกป้องปั๊มที่แหล่งน้ำ

อิเล็กทรอนิกส์สามารถทำอะไรได้มากมาย ปัญหา 'การทดลองใช้งาน' ส่วนใหญ่เป็นปัญหาในการติดตั้งที่บ่อน้ำนั่นเอง

· ตั้งปั๊มให้ลึกพอ ปริมาณน้ำเข้าควรอยู่ต่ำกว่าระดับน้ำแบบไดนามิกต่ำสุดที่คาดไว้ โดยมีส่วนต่างสำหรับการลดลงตามฤดูกาล

· คำนึงถึงระยะห่างไอดี เว้นช่องว่างไว้เหนือก้นบ่อเพื่อไม่ให้ทรายและตะกอนถูกดูดเข้าไป

· จับคู่ปั๊มเพื่อให้ได้ผลผลิตที่ดี หากปั๊มมีขนาดใหญ่เกินกว่าที่บ่อจะสามารถชาร์จใหม่ได้ มันจะดึงบ่อลงและป้องกันการสะดุดตลอดทั้งวัน ซึ่งเป็นขนาดสำหรับอัตราการฟื้นตัว ไม่ใช่แค่สำหรับความต้องการสูงสุดเท่านั้น

· ดูการเบิกจ่ายในช่วงฤดูร้อน บ่อน้ำที่ดูแลได้ในฤดูฝนอาจขาดในฤดูแล้ง ลดหัววัดการตัดออกหรือตั้งค่าช่วงการทำงานแห้งให้สูงขึ้น

· สำหรับปั๊มพื้นผิว ให้รักษาสายดูดให้แน่น การรั่วไหลของอากาศจะแตกตัวและเลียนแบบการทำงานแบบแห้ง

6. การป้องกันปั๊มด้วยระบบไฟฟ้า

ปั๊มพลังงานแสงอาทิตย์มักจะนั่งที่ปลายสายเคเบิลยาว โดยเฉพาะหน่วยใต้น้ำ โดยที่แผงอยู่ที่พื้นผิวและปั๊มอยู่ลึกลงไปในหลุมเจาะหลายร้อยเมตร ระยะทางนั้นทำให้เกิดปัญหาสองประการที่ควรค่าแก่การออกแบบตั้งแต่วันแรก:

· แรงดันไฟฟ้าตก สายเคเบิลบางหรือยาวเกินไปจะขโมยแรงดันไฟฟ้าอย่างเงียบๆ ปั๊มมองเห็นน้อยกว่าที่อาเรย์สร้างและทำงานช้าหรือบนขอบของการป้องกันแรงดันต่ำ ปรับขนาดตัวนำอย่างไม่เห็นแก่ตัวและวิ่งให้สั้นที่สุดเท่าที่จะเป็นไปได้

· ไฟกระชากและฟ้าผ่า การรันแบบพาเนลต่อคอนโทรลเลอร์แบบยาวจะรับเดือยที่เหนี่ยวนำ ติดตั้งอุปกรณ์ป้องกันไฟกระชากที่ตัวควบคุม ต่อสายดินตัวปั๊มและกรอบแผง และเก็บสายไฟให้เรียบร้อย

· ขั้วถูกต้องและขั้วต่อแน่น การกลับขั้วเป็นข้อผิดพลาดในการติดตั้งที่พบบ่อยที่สุด ตรวจสอบสองครั้งก่อนเปิดเครื่องครั้งแรกและบิดทุกขั้วอย่างเหมาะสม

บทความเฉพาะเกี่ยวกับขนาดสายเคเบิลและการคำนวณแรงดันตกคร่อมปั๊มพลังงานแสงอาทิตย์กำลังมา; สำหรับตอนนี้ กฎนั้นง่ายมาก — อย่าลดขนาดสายเคเบิลเพื่อประหยัดทองแดงสักเล็กน้อย เนื่องจากการสูญเสียจะจ่ายทุก ๆ ชั่วโมงที่มีแดดตลอดอายุการใช้งานของระบบ

7. อย่าปล่อยให้ขนาดใหญ่เกินไปมาทำลายการป้องกันของคุณ

ในทางตรงกันข้าม ปั๊มขนาดใหญ่เกินไปเป็นสาเหตุที่พบบ่อยในการป้องกันการเดินทางอย่างต่อเนื่อง หากปั๊มมีความแข็งแรงมากกว่าที่บ่อสามารถจ่ายได้มาก มันจะดึงระดับน้ำลงภายในไม่กี่นาที ระบบป้องกันน้ำแห้งจะเริ่มทำงาน บ่อน้ำจะฟื้นตัวอย่างช้าๆ และวงจรจะเกิดขึ้นซ้ำ — ปั๊มใช้เวลาช่วงบ่ายสะดุดแทนที่จะปั๊ม การแก้ไขไม่ใช่การปิดการป้องกัน (อย่าทำเช่นนั้น) แต่เป็นการปิด:

· เลือกรุ่นที่มีการไหลตรงกับอัตราการชาร์จจริงของบ่อน้ำ

· ใช้ไดรฟ์แบบปรับความเร็วได้ / MPPT เพื่อให้ปั๊มทำงานช้าลงแทนที่จะหยุดเมื่อระดับลดลง

· ตั้งค่าช่วงเวลาการรีสตาร์ทอัตโนมัติให้นานขึ้นเพื่อให้บ่อมีเวลาฟื้นตัวระหว่างการพยายามแต่ละครั้ง

· เพิ่มถังเก็บและเดินปั๊มเพื่อเติมถัง แทนที่จะพยายามให้ตรงกับความต้องการโดยตรง

8. การแก้ไขปัญหา: การอ่านสัญญาณเตือน

รหัสข้อผิดพลาดจะแตกต่างกันไปตามรุ่นคอนโทรลเลอร์ เก็บคู่มือคอนโทรลเลอร์ไว้ในบันทึกการติดตั้งเสมอ และถ่ายรูปสายไฟก่อนที่จะสัมผัสสิ่งใด ๆ หากคุณไม่แน่ใจ ให้ส่งรหัสและวิดีโอสั้นๆ ไปที่โรงงาน — Lead Pump รองรับลูกค้าในภาษาจีน อังกฤษ และฝรั่งเศส

9. รายการตรวจสอบการป้องกันอย่างง่าย

· เปิดใช้งานการตรวจจับการทดลองเรียกใช้ โดยเลือกช่วงเวลาการรีสตาร์ทอัตโนมัติตามความเป็นจริง

· หัววัดคัตเอาต์ระดับต่ำหรือลูกลอยที่ติดตั้งอยู่ในบ่อ

· ลูกลอยตัดระดับสูงที่ติดตั้งอยู่ในถังเก็บ

· ปั๊มตั้งไว้ต่ำกว่าระดับน้ำตามฤดูกาลต่ำสุดโดยมีระยะขอบ

· สายเคเบิลมีขนาดถูกต้องสำหรับการวิ่ง ขั้วต่อมีแรงบิด

· ติดตั้งอุปกรณ์ป้องกันไฟกระชาก; โครงปั๊มและแผงต่อสายดิน

· คอนโทรลเลอร์มีร่มเงาและมีการระบายอากาศ

· การไหลของปั๊มสอดคล้องกับอัตราการคืนสภาพของหลุม

· รายการคู่มือและรหัสข้อผิดพลาดที่เก็บไว้ใกล้กับการติดตั้ง

10. ข้อผิดพลาดทั่วไป

· 1. ปิดใช้การป้องกัน dry-run เนื่องจากสะดุดอยู่เสมอ — แก้ไขสาเหตุแทน อย่าปิดการป้องกัน

· 2. ซื้อปั๊มขนาดใหญ่เกินไปสำหรับบ่อน้ำที่อ่อนแอ แล้วต่อสู้กับการเดินทางที่เป็นผลตลอดทั้งฤดูกาล

· 3. ไม่เคยติดตั้งสวิตช์ระดับ โดยอาศัยเพียงการตรวจจับทางอิเล็กทรอนิกส์เท่านั้น

· 4. ตั้งหัววัดคัตเอาต์สูงเกินไป เพื่อให้ปั๊มหยุดทำงานในขณะที่ยังมีน้ำปริมาณมาก

· 5. ปรับขนาดสายเคเบิลให้เล็กลงเพื่อป้องกันแรงดันไฟต่ำตัดการทำงานในช่วงบ่าย

· 6. ปล่อยตัวควบคุมทิ้งไว้กลางแดดและตำหนิปั๊มว่าร้อนเกินไป

· 7. ไม่มีการป้องกันไฟกระชากในการใช้งานแผงแบบเปิดโล่งเป็นเวลานาน

· 8. การสตาร์ทปั๊มก่อนตรวจสอบระดับน้ำหลังจากแห้งเป็นเวลานาน

11. คำถามที่พบบ่อย

ถาม: ฉันสามารถใช้งานปั๊มพลังงานแสงอาทิตย์โดยไม่มีการป้องกันการทำงานแบบแห้งได้หรือไม่

ตอบ: ในทางเทคนิคแล้ว ใช่ ในทางปฏิบัติไม่เคยเลย การวิ่งแบบแห้งสามารถทำลายมอเตอร์ได้ภายในไม่กี่นาทีและปั๊มพลังงานแสงอาทิตย์วิ่งโดยไม่มีใครดูแล ตัวควบคุมปั๊มตะกั่วทุกตัวมีการตรวจจับการทำงานแบบแห้ง — เชื่อมต่อและเปิดใช้งานเสมอ

ถาม: ปั๊มทำอย่างไรเมื่อทริปการป้องกันการทำงานขณะแห้ง?

ตอบ: เครื่องจะหยุด รอตามช่วงเวลาที่กำหนด (โดยทั่วไปคือ 5-60 นาที) จากนั้นรีสตาร์ทโดยอัตโนมัติเพื่อทดสอบว่าน้ำกลับมาแล้วหรือไม่ ถ้าไม่เช่นนั้นก็ป้องกันปั๊มอีกครั้งและรอ ไม่จำเป็นต้องรีเซ็ตด้วยตนเอง

ถาม: ฉันจำเป็นต้องมีทั้งสวิตช์ลูกลอยและการตรวจจับการทำงานแห้งแบบอิเล็กทรอนิกส์หรือไม่

ตอบ: ตามหลักการแล้วใช่ สวิตช์ระดับจะหยุดปั๊มก่อนที่ปั๊มจะแห้ง การตรวจจับทางอิเล็กทรอนิกส์เป็นตัวสำรองเมื่อระดับลดลงเร็วกว่าที่คาดไว้ สองชั้นที่เป็นอิสระจะปลอดภัยกว่าชั้นเดียว

ถาม: เพราะเหตุใดปั๊มทริปของฉันจึงป้องกันทุกบ่าย

ตอบ: เกือบทุกครั้งเนื่องจากปั๊มมีขนาดใหญ่กว่าอัตราการคืนสภาพของหลุม ดังนั้นจึงดึงหลุมลง ปรับขนาดปั๊ม ลดความเร็วด้วยตัวควบคุมความเร็วหลายระดับ หรือขยายช่วงเวลาการรีสตาร์ท — อย่าปิดการป้องกัน

ถาม: ฉันจะทราบได้อย่างไรว่าทริปนั้นเป็นแบบ Dry Run หรือแรงดันไฟต่ำ

ตอบ: รหัสความผิดปกติหรือเงื่อนไขจะบอกคุณ ภาวะน้ำแห้งมักเกิดขึ้นเมื่อระดับน้ำต่ำหรือหลังจากการสูบน้ำเป็นเวลานาน โดยทั่วไปแรงดันไฟฟ้าต่ำจะปรากฏในช่วงบ่ายหรือบนสายเคเบิลยาว ตารางการแก้ไขปัญหาด้านบนจะจับคู่อาการกับสาเหตุ

ถาม: การป้องกันทำงานเหมือนกันกับปั๊มไฮบริด AC/DC หรือไม่

ก. ใช่. ปั๊มไฮบริดให้การปกป้องคอนโทรลเลอร์แบบเดียวกัน — การทำงานแบบแห้ง แรงดันไฟฟ้าเกิน/ต่ำ กระแสเกิน และอุณหภูมิเกิน — และเพียงสลับระหว่างอินพุตพลังงานแสงอาทิตย์และแหล่งจ่ายไฟหลัก/เครื่องกำเนิดไฟฟ้า

ถาม: คุณมีใบรับรองและการรับประกันอะไรบ้าง?

ตอบ: การรับรอง CE, RoHS และ ISO 9001:2015 พร้อมการรับประกันตัวปั๊ม 2 ปีและการรับประกันตัวควบคุม 1 ปี — มีการเปลี่ยนชิ้นส่วนที่ชำรุด (FOB ประเทศจีน ไม่มีการถามคำถาม)

ถาม: ฉันสามารถสั่งซื้อตัวอย่างก่อนได้หรือไม่?

ตอบ: ใช่ — 1 ถึง 5 หน่วยสำหรับการทดสอบ การขายส่งมีมากกว่า 50 หน่วยต่อรุ่น และ OEM เริ่มต้นที่ 50 หน่วยต่อรุ่นพร้อมแบรนด์ บรรจุภัณฑ์ และแรงดันไฟฟ้า/ความถี่ที่กำหนดเอง
